Cattura Video

Con la ImpactVCB può essere catturato qualsiasi video o immagine fissa proveniente da una sorgente analogica (composito o S-Video). L'ingresso Videocomposrito è composta da jack RCA femmina , mentre l'ingresso S-Video e garantito dal classico connettore 4-pin DIN.L' ImpactVCB utilizza driver di tipo VFW (Video for Windows)per Windows 95 e Windows NT, e driver di tipo WDM per WindowsXP, Windows98SE, Windows Me e Windows 2000. Tipicamente la frequenza di cattura è tra 15 e 30 fps ddipende dalla configurazione di sistema.

Visualizza Video

ImpactVCB può visualizzare in finestra sul monitor del tuo PC il video in diretta da sorgenti NTSC o PAL. La digitalizzazione del segnale video analogico viene ridimensionato dall' hardware della ImpactVCB,in questo modo non viene rallentato il lavoro della CPU. Dopo che il video è stato digitalizzato e ridimensionato, l'immagine video digitalizzata viene costruita dalla ImpactVCB direttamente nella memoria della scheda video del vostro PC. Questa è una caratteristicha di Windows chiamata Direct Draw, e la ImpactVCB può essere utilizzata con la maggior parte delle schede video VGA che supportano il Direct Draw 5 o superiore.Questa tecnica è utilizzata su Windows95, Windows98, WindowsME, Windows2000 e WindowsNT 4.0

Caratteristiche

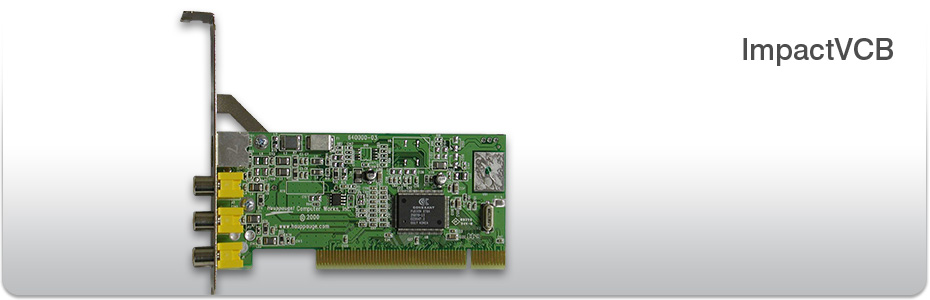

La scheda ImpactVCB provvede a catturare l'immagine da un desk top CCD camera o qualsiasi altro ingresso analogico. La scheda Impact VCB è una piccola scheda circa 1/3 delle schede PCIe utilizza il chip di digitalizzazione Brooktree 878A. questo richiede uno slot Pci con tecnologia bus-master. Una scheda VGA con Direct Draw 3 (o migliore) per la visualizzazione. Il sistema operativo può essere Window 95, Windows 98, WindowsME, NT 4.0, Windows 2000 e WindowsXP. Sono disponibili software di terze parti per Linux. Le immagini vengoni digitalizzate utilizzando il sistema d'alta qualità di tipo 4:2:2 video sampling e successivamente vengoni visualizzate nello schermo del PC. Le immagini sono trasmesse direttamente dalla ImpactVCB al sistema di memoria principale della scheda video VGA per grandi prestazioni.

La scheda ImpactVCB è disponibile in differenti formati, con 4 ingresso compositi, ingressi s-video input, power output (prevalentemente per pilotare una camera CCD ) e ingressi audio opzionali.

Sono disponibili Toolkit di programmazione per la ImpactVCB provvisti di DLL e OCX che supportano le applicazioni per la ImpactVCB's video capture o la visualizzazione video. L'applicazione è disponibile in C o Visual Basic.

Sotto è presente una delle molte configurazioni della ImpactVCB, mostra il collegamento con una video camera analogica.

Model numbers

model 00558: ImpactVCB with English manual

Serializzazione
Alcuni modelli di ImpactVCB hanno un unico serial number bscritto nella EProm della scheda. Il serial number e letto attraverso il programmatore Hauppauge WinTV Toolkit o può essere letto dal pannello di controllo di Windows.

Requisiti Hardware
La scheda di cattura ImpactVCB è progettata per tutti i Pc con processore Pentium con WindowsXP, WindowsME, Windows2000, Windows 95, Windows98, e Windows NT 4.0 con Service Pack 3. Per la ImpactVCB sono disponibili anche driver per Linux di pubblico dominio.

La scheda ImpactVCB uno slot PCi con tecnologia bus-mastering.

La scheda video del PC deve supportare il sistema WINDOWS Direct Draw. tutte le schede NVidea, 3DFX e ATI hanno questo tipo di supporto. Alcune schede comuni tipo: S3 Trio64+, Trio 32/64, Vision 968 e ViRGE Cirrus Logic 5446, Matrox Millenium e Mystique, ATI Mach 64 e la serie di schede Rage, Hercules Dynamite 128 (e altre vga di tipo ET 6000 ) funzionano correttamente.

The ImpactVCB board also requires 2MB of free hard disk space, and 2 MB of RAM (Windows 95 or Windows98) or 4 MB of RAM (Windows NT 4.0, Windows2000 or WindowsXP).

Per la cattura Audio
L'Audio non è processato dalla scheda. L'Audio può essere inserito direttamente nella scheda audio ed essere processato successivamente.

Per la Videoconferenza
La ImpactVCB può essere utilizzata per fare videoconferenza tramite Internet utilizzando software come Microsoft NetMeeting. Molte delle applicazioni per fare videoconferenza che richiedono per digitalizzare il video i driver di tipo Video for Windows possono essere utilizzate con la ImpactVCB.

Requisiti Hardware per la videoconfrerenza
In aggiunta alla scheda ImpactVCB, una video camera, NTSC o PAL, is richiede. A 16 bit, 8 KHZ full duplex codec sound card per la digitalizzazione dell'audio. Un microfono e un sistema di speaker

Il CD-ROM driver della ImpactVCB include

Drivers: Include i driver WDM per Windows XP, Windows 2000, Windows ME e Windows 98SE Driver Video for Windows capture per Windows 95, Windows 98, Windows NT 4.0 con Service Pack 3 .Sono disponibili driver WHQL certificati per Windows XP.

Competenze:
EMI treatment for FCC Class B and European CE (EN55022, EN55013 and EN55024) and is UL listed.
